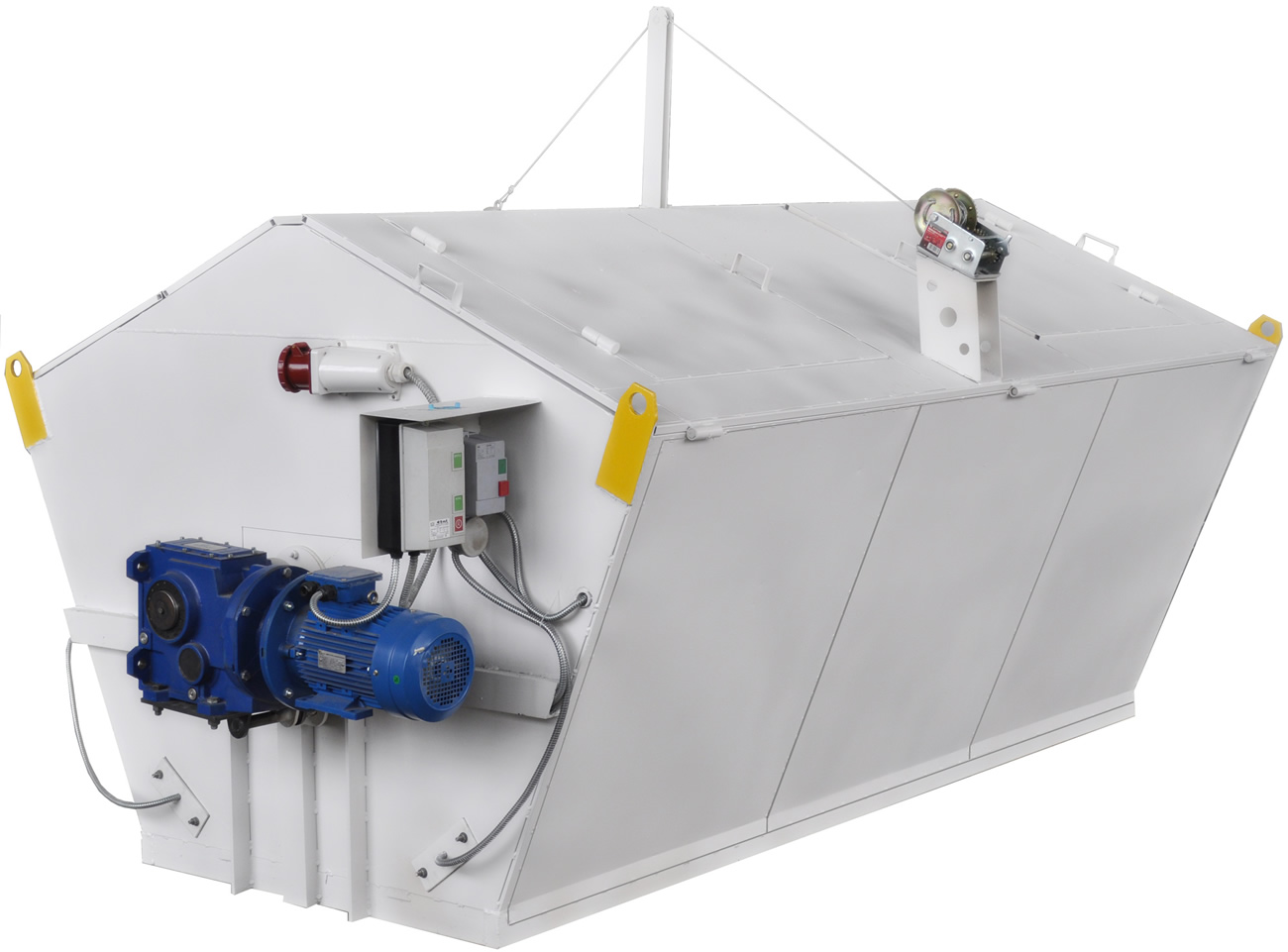

УВР-4 от завода изготовителя
Установка временного хранения раствора УВР-4 предназначена для приема, хранения, подогрева и омолаживания растворных и бетонных смесей.
УВР-4 применяется в строительстве при выполнении различных строительных работ, в том числе кладочных работ каменщиками.
НАЗНАЧЕНИЕ
УВР-4 предназначена для приема раствора, перемешивания раствора для избежание расслоения, подогрева в процессе хранения на объекте и, по мере необходимости, выдачи в приемный бункер или растворный ящик, в котором смесь подается на рабочее место. Возможно использование УВР-4 с пневмонагнетателем, растворонасосом и другим строительным оборудованием.
УВР-4 должно быть использовано только в предпринимательской деятельности или в иных целях, не связанных с личным, семейным, домашним и иным подобным использованием.
Установка для приема и выдачи раствора УВР-4 применяется на объектах, обеспеченных электроэнергией и водой на открытых площадках, в закрытых помещениях или под навесом.
Установка для приема и выдачи раствора имеет систему обогрева приёмного бункера для возможности эксплуатации в холодное время года.
УВР-4 должна подключаться к трехфазной сети переменного тока частотой 50 Гц напряжением 380 В с глухозаземлённой нейтралью через устройство защитного отключения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УВР-4
Основные характеристики установки для приема и выдачи раствора УВР-4 |
1. Объём бункера Изделия, м3, не более |
4
|
2. Диаметр шнеков, мм, не более |
1500
|
3. Частота вращения шнека, об/мин |
15 |
4. Производительность выгрузки, л/мин
|
600 |
5. Высота загрузки, мм
|
1200
|
6. Мощность ТЭНов, кВт, не более |
8,0 |
7. Тип привода шнека:
- мощность двигателя, кВт
- частота вращения двигателя, об/мин |
Мотор-редуктор
Motovario B-123 FC 99.7
7,5
1500 |
8. Габаритные размеры, мм, не более
- длина
- ширина
- высота
|
3700
2135
2000
|
Ширина
|
1950
|
Высота
|
2270
|
Масса, кг |
1950 |
9. Масса кг, не более
|
2000
|

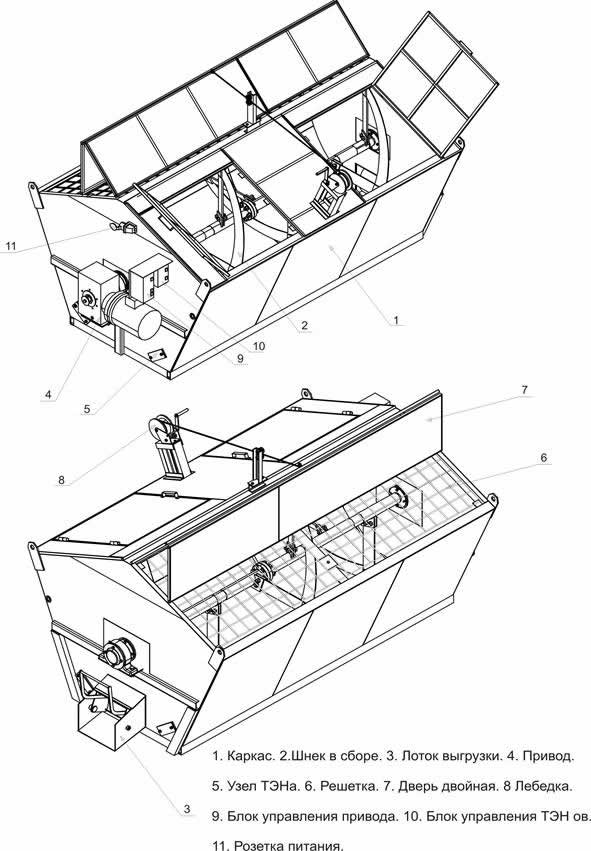

ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ УВР-4
УВР-4 состоит из следующих основных узлов:
-
1. Каркас, представляющий собой ёмкость для раствора из листовой стали, установленную внутри каркаса из швеллера и обшитого снаружи тонкой листовой сталью.
-
2. Внутри ёмкости размещён шнек в сборе, который представляет из себя два вала, соединённых между собой фланцевой муфтой и установленных на каркасе на подшипниковых опорах.
-
На валах по винтовой линии установлены 7 стоек, к которым прикручены 7 сегментов, образующие винтовой шнек диаметром 1500 мм, который перемешивает и передвигает помещённый в ёмкость раствор, одновременно счищая его со стенок ёмкости.
-
3. Выгрузка производится посредством лотка выгрузки, состоящего из лотка, по которому выгружается раствор и заслонки, перекрывающей этот лоток и позволяющей регулировать скорость выгрузки раствора из ёмкости установки для приема и выдачи раствора УВР-4.
-
4. Вращение шнека в сборе установки УВР-4 осуществляется посредством привода.
-
5. Для обеспечения работы УВР-4 в холодное время года с торцов каркаса размещены 4 электрических тэна.
-
6. Загрузка раствора в установку осуществляется сверху через проём, на котором установлено предохранительная решётка.
-
7. Сверху решётки располагается двойная дверь, которая во время загрузки раствора в УВР-4 поднимается и фиксируется в приподнятом состоянии при помощи лебёдки.
